AWT5157
概覽
近期榮幸地宣布推出其最新力作——45V 內部集成功率管 boost/sepic/flyback轉換器 AWT5157。作為公司高性能DCDC芯片的典型代表，AWT5157融合了先進技術和創新設計，專為工業和汽車市場提供高性能的升降壓解決方案。
優勢和特點：
寬輸入電壓范圍:?2.9V to 45V
最大輸出電壓：47V
開關頻率: 100kHz to 2.2MHz
內置功率管限流：>6A
內置功率管Rdson：47mΩ (Typ)
超低SHDN電流:?8μA(Typ at 12V)
低靜態電流：600μA(Typ)
最短導通時間:?80ns(Typ)
最短關斷時間：50ns (Typ)
低EMI擴頻技術
16引腳QFN(3mm x 3mm)封裝
外部補償
精密使能端
PowerGood 電源指示引腳
可自由調整的軟啟動時間
過載或短路時，具有逐周期限流和可選的打嗝模式
?

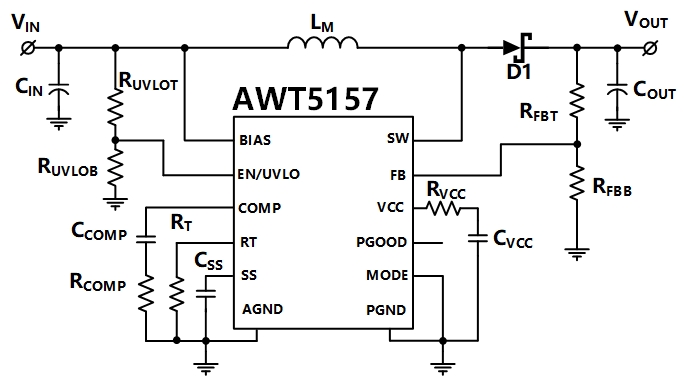

應用框圖
?
數據手冊
AWT5157數據手冊
