概覽

AWL5963 具有1.5mA靜態電流的2.3V~20V/1.5A低壓差線性穩壓器芯片。作為公司高性能LDO芯片的典型代表，AWL5963融合了先進技術和創新設計，專為工業和通信市場提供高性能、寬輸入電壓范圍、低噪聲特性的解決方案

?

優勢和特點

• ?寬輸入電壓范圍: 2.3V至20V

• ?最大輸出電流: 1.5A

• ?低壓降電壓: 320mV在1.5A負載

• ?低噪聲: 15μV_RMS(10Hz至100kHz)

• ?固定輸出電壓: 1.8V, 2.5V, 3.3V

• ?可調輸出從1.21V到20V

• ?工作靜態電流: 1.5mA(典型值)

• ?低關斷電流: <1μA

• ?使用10μF輸出電容保證環路穩定

• ?電池反向保護

• ?反向電流保護

• ?電流限制和熱過載保護

• ?出色的負載/輸入瞬態響應

• ?可并聯使用，以支持1.5A以上輸出電流

• ?SOP8, TO263-5, SOT223-3 和 DFN8封裝

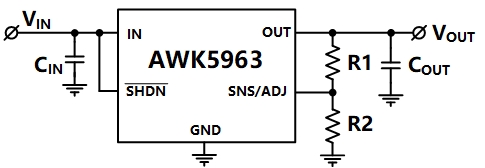

應用框圖

數據手冊

AWL5963 數據手冊

?

評估板參考設計

AWL5963評估板參考設計
